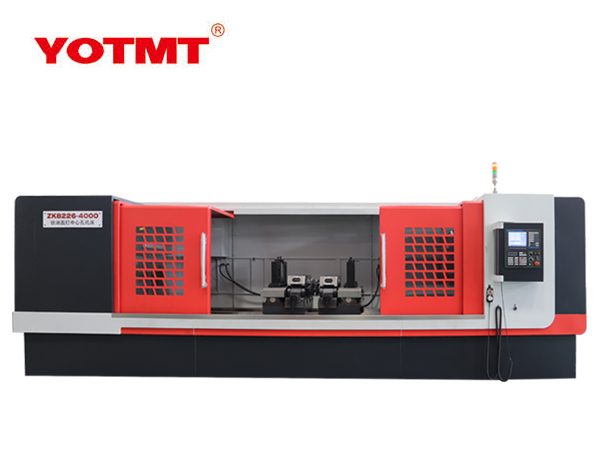

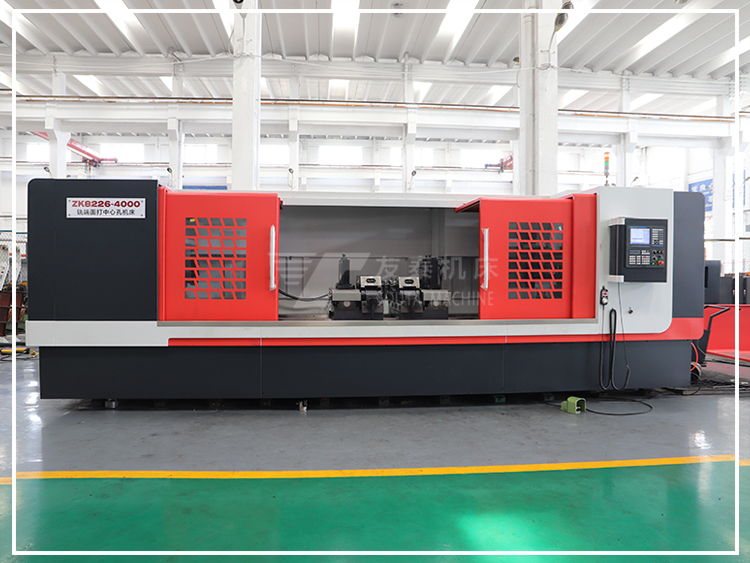

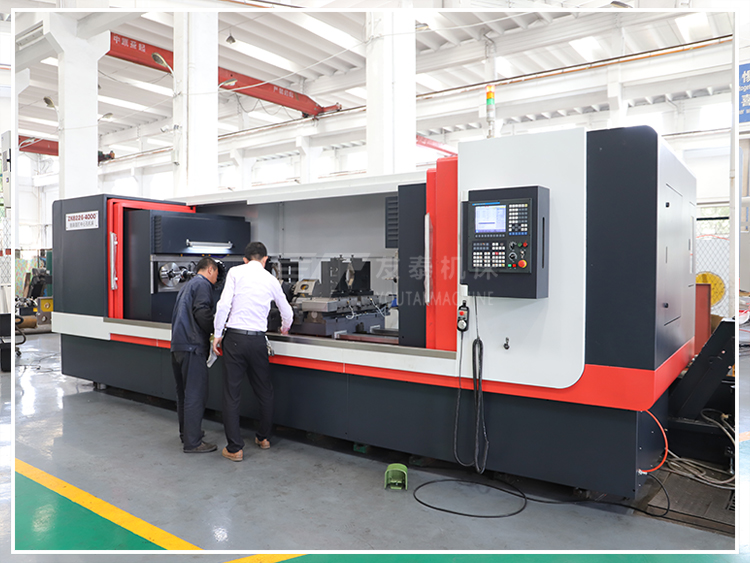

单端套车铣端面打中心孔机床是一种用于大型轴件批量生产中的专用机床，主要是完成大型轴件的定位端面、定位中心孔、夹持位加工，为下道工序提供标准化工件，提高轴件的整体加工效率。

一、产品简介与用途
单端套车铣端面打中心孔机床为X、Z、Y、A四轴坐标双主轴结构，由数控系统控制，能够实现对各种轴类零件一次装夹，同时完成两端面铣削、钻中心孔、中心孔钻孔以及攻丝，精度高，生产效率高。适合轴类零件的批量生产。

二、设备布局及控制原理

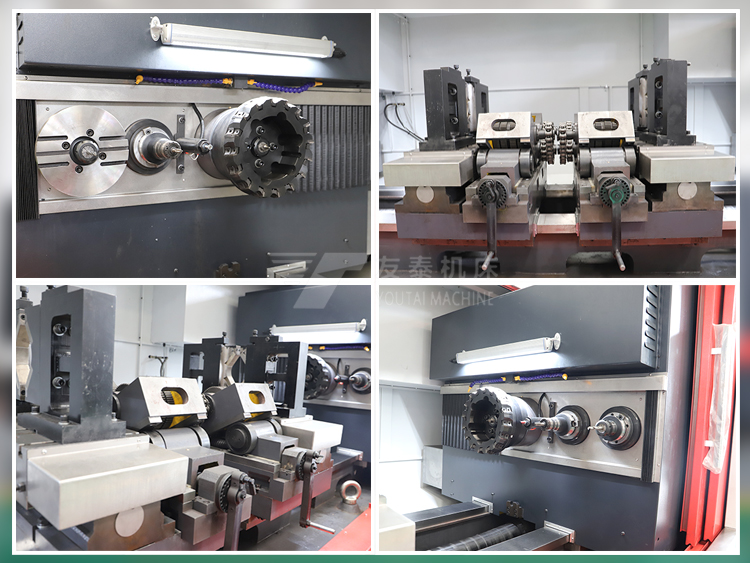

   单端套车铣端面打中心孔机床为卧式四工位布局，X、Z实现工件总长控制、中心孔深度以及进退刀控制；
Y、A实现平面铣削、各工位转换控制。工件由强力自定心油压虎钳夹紧，设备设有轴向定位系统及滚动支撑，轴向移动工件轻便。

三、主要特点
※主结构铸件采用高标号铸铁，高温回火处理，经过人工时效处理，组织稳定，新能稳定；
※铸件经有限元分析计算机计算分析，合理的结构强度及加强筋的搭配，提供机械高刚性；
※设有轴向预定位系统，滚动支撑，一根手指即可驱使移动，轴向定位方便；
※大转矩大功率驱动电机提供扭力；
※采用台湾东元变频器，数百台无故障的稳定性能。
※加宽矩型导轨，为铣打机提供加工刚性，贴塑导轨，降低磨擦系数，避免爬行现象。
※单端套车铣端面打中心孔机床全封闭防护，无渗漏，美观可靠；
