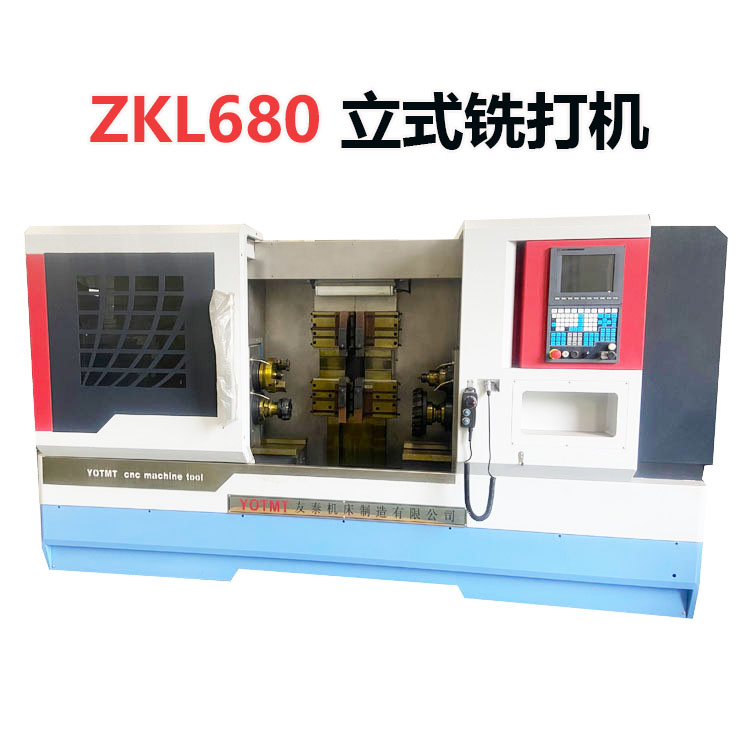

ZKL680立式铣端面打中心孔机床是一款高效率加工机床,高效率,高一致性,高精度的完成轴类工件两端面、中心孔的加工,为后序所有的工作提供高效,高精度的定位基准。在高效率轴件生产中,铣端面打中心孔机床的作用不可替代,绝大多数轴件加工都需要轴端加工出定位基准, 可以说影响整个轴件生产加工效率及精度高低主要就是体现在中心孔以及定位端面的加工。
立式铣打机型号及参数介绍:
项目 | 单位 | ZKL600 | ZKL700 | ZKL800 |
加工长度范围 | mm | 100-600 | 200-700 | 300-800 |
铣削直径范围 | mm | φ15-100 | φ15-100 | φ15-100 |
单边大铣削量 | mm | 5 | 5 | 5 |
大钻孔直径 | mm | φ26 | φ26 | φ26 |
主轴转速 | rpm | 1800 | 1800 | 1800 |
机床工作精度 | ||||
三轴重复定位精度 | mm | 0.006 | 0.006 | 0.006 |
铣削总长一致性 | mm | ±0.05 | ±0.05 | ±0.05 |
中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 |
两端面对中心孔跳动 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 |
端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 |
中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 |
选配功能参数 | ||||
大套车外圆直径 | mm | φ100 | φ100 | φ100 |
刚性攻丝 | mm | M20 | M20 | M20 |
高速U钻 | mm | φ40 | φ40 | φ40 |
