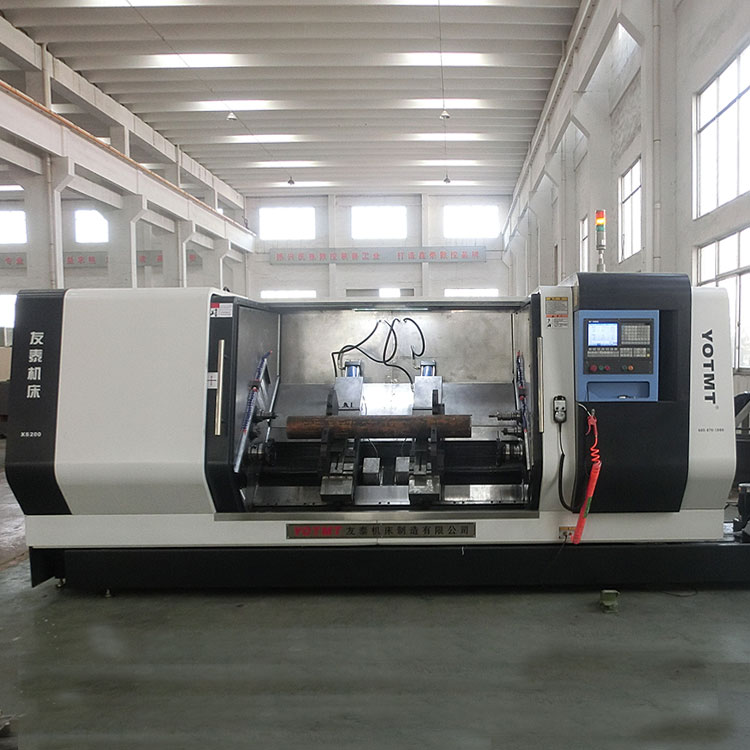

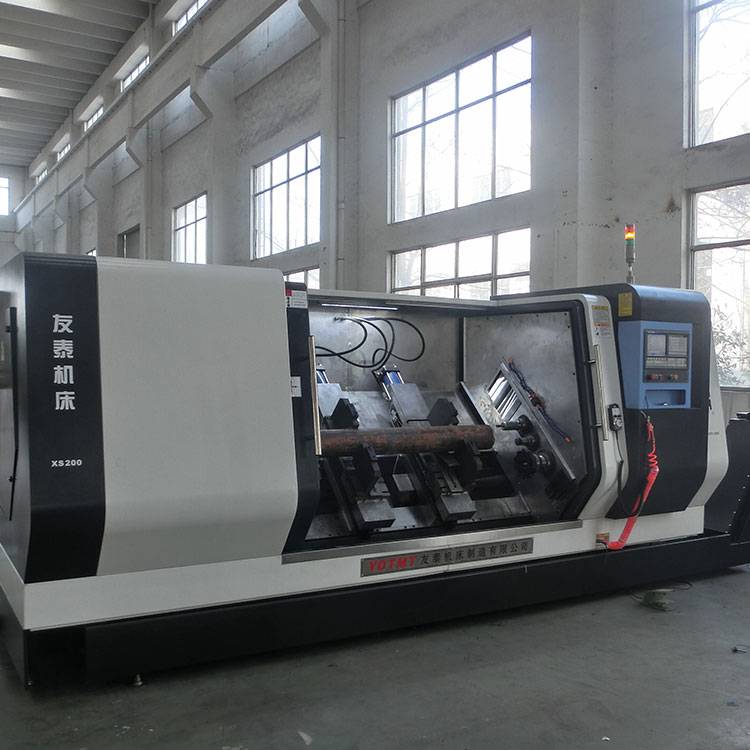

斜床身铣端面打中心孔机床XS160-1600简介与用途
本设备为Z1、X1，Z2、X2四轴坐标结构，由数控系统控制，能够实现对各种轴类零件一次装夹，同时完成两端面铣削、钻中心孔加工，精度高，生产效率高。适合轴类零件的批量生产。

斜床身铣端面打中心孔机床XS160-1600设备布局及控制原理

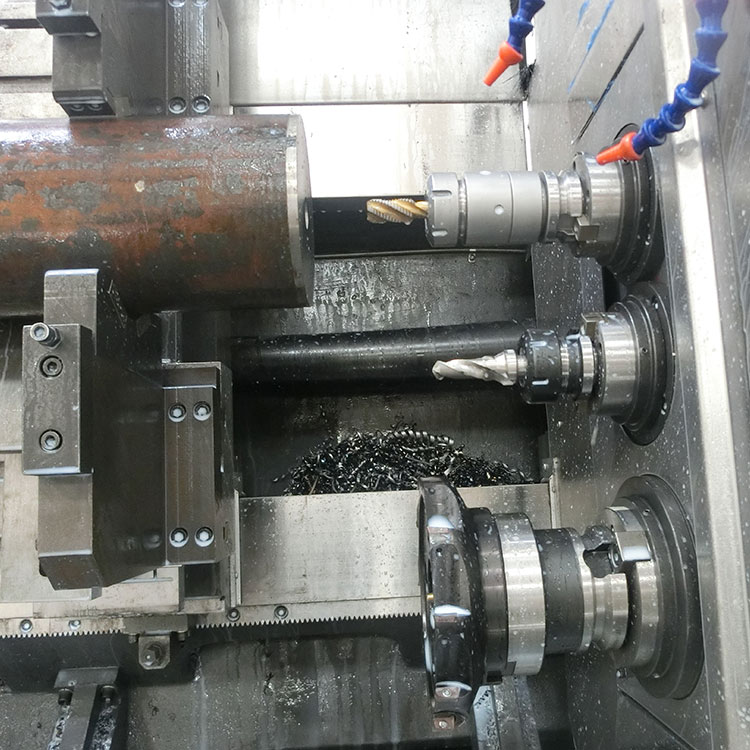

   本设备为斜式四工位布局，Z1、Z2实现工件总长控制、中心孔深度以及进退刀控制；X1、X2实现平面铣削、各工位转换控制。主轴旋转由变频电机控制，实 现切削主运动。工件由强力自定心油压虎钳夹紧，设备设有轴向定位系统及滚动支撑，轴向移动工件轻便。

斜床身铣端面打中心孔机床XS160-1600主要特点

1、床身：采用整体斜床身结构，加宽导轨跨距及加大导比用于提高设备刚性。HT300树脂砂铸造工艺，经有限元分析计算，合理的加强筋结构，严格经过二次时效处理。导轨磨削采用粗磨冷确后精磨的工艺，使导轨精度达到很好的加工状态；
2、导轨：加大高刚性矩型导轨，滑台面经贴塑处理，降低磨擦系数，避免爬行现象，容积式润滑系统供给，润滑充份，采用大直径预拉伸双螺母滚珠丝杠传动，刚性强，丝杠两端配有聚氨酯缓冲装置，使用寿命延长；

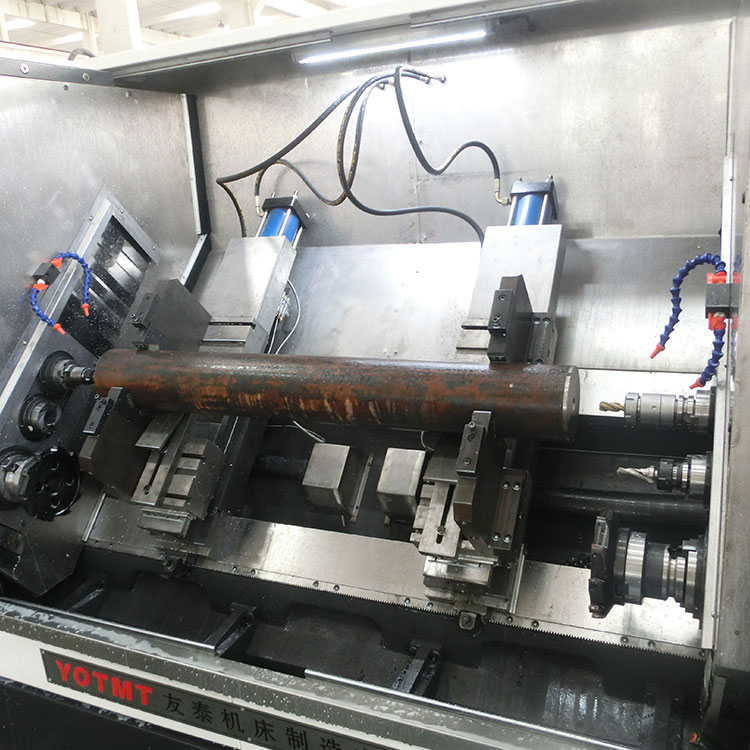

3、夹具：采用的液压自定心虎钳，性能稳定，装夹方便，夹持力强。特别研发的夹具结构不仅具备钳口中心高度微调功能，克服了夹具前后调整时难度大、调整精度不受控制，操作不方便的情况。新开发的夹具调整时不仅精度易控制，而且简单方便，使夹具调整节约90%以上的时间。并设有轴向定位，定位方便；
4、数控系统：设备配置总线伺服控制系统，开机无需回零即可加工。外置手持操作盒，对刀操作方便，数控系统具有手轮模拟试切功能，有效防止程序编错造成机床撞车；
5、机床防护：机床采用全封闭防护，经静电喷涂工艺处理，内部采用不锈刚封闭式防护，美观大方。
